Stellwerk Tw

Typ: elektromechaninsches Stellwerk der Bauform Siemens&Halske 1912 mit Farbscheibenüberwachung und Lichtsignalen, sowie Gleisbildstellwerk GS II DR
Erbaut/Inbetriebnahme: SuH 1928 / GS II 19__[?]
Außerbetriebnahme: 2012
Streckenblock: Zentralblock S600 mit Erlaubniswechsel v. u. n. Neukölln
eingleisiger Automatikblock AB 70 mit Erlaubniswechsel v. u. n. Ostkreuz
v. u. n. Baumschulenweg
zweigleisiger Automatikblock AB 70 v. u. n. Warschauer Straße

Richtung Neukölln war das Nachbarstellwerk ESTW BWKR
Richtung Schöneweide war das Nachbarstellwerk Stw Bsw (Baumschulenweg)
Richtung Greifswalder Straße war das Nachbarstellwerk Stw Okn-S (Ostkreuz Nord)
Richtung Ostbahnhof war das Nachbarstellwerk Stw Wrs (Warschauer Straße)

Ausstattung:
12 Weichen, 28 Signale (22 Hsig; 4 Hsig gekreuzt; Rsig Rs 2 V; Ra 10) und 9 Selbstblocksignale AB 70

Funktion: War tätig als Fahrdienstleiter für die S-Bahn
Strecke Bln Nordkreuz - Bln-Halensee - Bln-Neukölln - Treptower Park - Abzw Ostkreuz Nord - Bln Nordkreuz, zweimal eingleisig (bzw zweigleisig), Linie S41, S42
Strecke Warschauer Straße - Treptower Park - Baumschulenweg - Bln-Schöneweide - Abzw Grünauer Kreuz - Königs Wusterhausen, zweigleisig, Linie S8, S85, S9

Standort:
Treptow, nahe S Treptower Park

Zur Geschichte:
Das Stellwerk Tw hieß noch bis 19__[?] Tst (Treptow Südturm) und teilte sich die Zuständigkeit für den Bahnhof mit dem an der Oberspreebrücke liegenden Stw Tnt (Treptow Nordturm). Bis ca. 1960/61 war das Stw Tst auch Abzweigstelle für die Fernbahn zum Güterbahnhof Treptow (heute ungefähr Höhe S Sonnenallee).

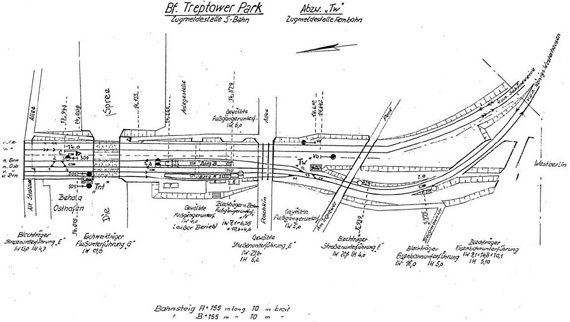

Lageplan 1967 Stellwerk Tw Treptower Park Tnt
Gleisplan des Bahnhof Treptower Park 1967
Mit freundlicher Genehmigung von
Gleisplan.net

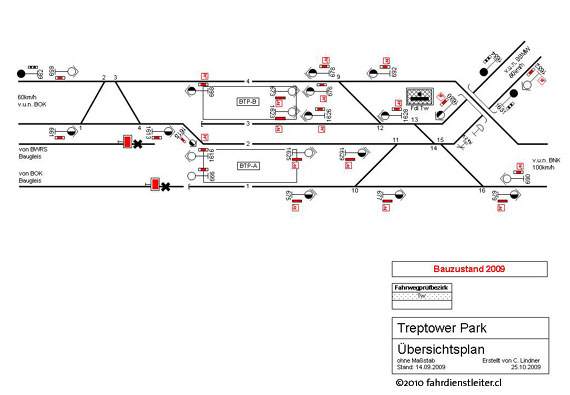

Lageplan Stellwerk Tw Treptower Park
Aktueller Zustand Treptower Park (Bauzustand 2009)

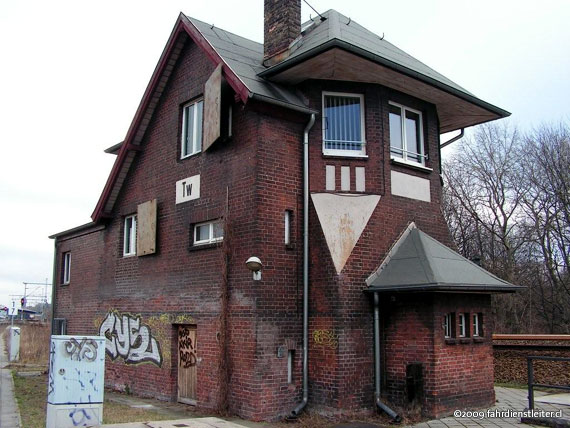

Aussenaufnahme Stellwerk Tw Treptower Park
Stellwerk Tw 2009

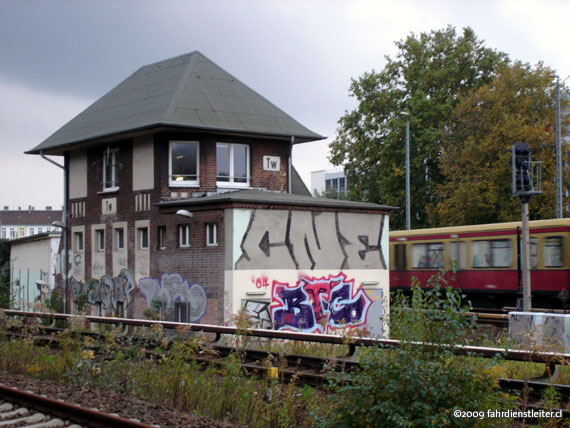

Aussenaufnahme Stellwerk Tw Treptower Park
Stellwerk Tw 2005 - fast ohne Graffiti - Foto: C. Bredow

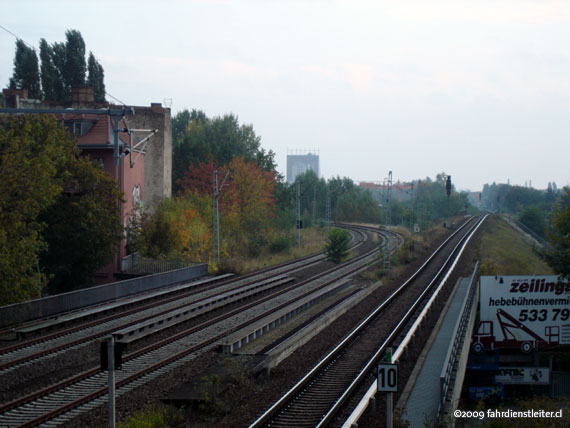

Aussenanlage Stellwerk Tw Treptower Park
Blick Richtung Bahnsteig A und B

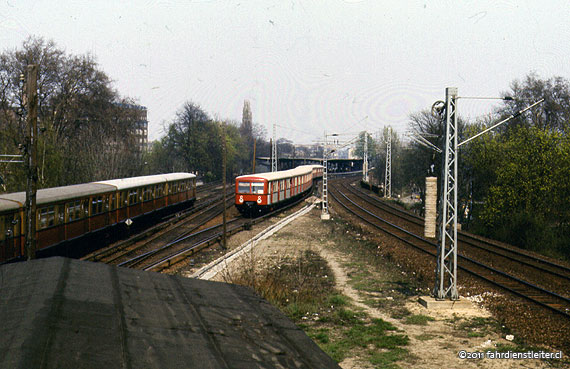

Aussenanlage Stellwerk Tw Treptower Park
wie oben, nur mit BR277 (477) in Traditions- und Versuchsfarben zur 750-Jahr-Feier Berlins
1984 - Foto: J. Rehm

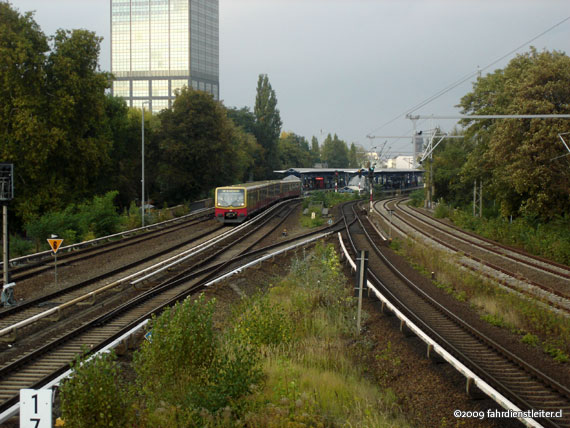

Aussenanlage Stellwerk Tw Treptower Park
Langsam schlängelt sich die Ringbahn S41 über die Weichenverbindung Richtung Sonnenallee

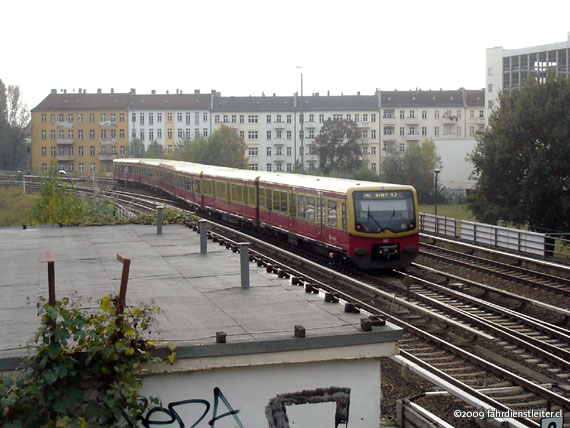

Aussenanlage Stellwerk Tw Treptower Park
Blick Richtung Sonnenallee (S42); links die (noch) stillgelegten Fernbahngleise
