Übersicht
Typ: Gleisbildstellwerk der Bauform GS III Sp 68 mit 8030 Elementen
Erbaut/Inbetriebnahme: 1993
Streckenblock: Automatikblock AB 70 (V) v. u. n. Schöneweide
v. u. n. Treptower Park
automatisierter Relaisblock v. u. n. Neukölln
Beim AB 70 (V) wechselt die Erlaubnis automatisch nach stattfinden einer Gegengleisfahrt in das Stellwerk zurück, von dem aus das Gleis in der Regelfahrrichtung befahren wird. Das V steht dabei für Vorrang.
Richtung Grünauer Kreuz ist das Nachbarstellwerk Stw Swn (Schöneweide Nord)
Richtung Ostkreuz ist das Nachbarstellwerk Stw Tw (Treptower Park)
Richtung Hermannstraße ist das Nachbarstellwerk ESTW BWKR
Ausstattung: 5 Weichen, 15 Signale (Asig 1620, 1643, 1657, 1654; Esig 682, 1641, 1651, 1658, 1666; Zsig 1617, 1619, 1653, 1655, 1656; Rsig 11)
Funktion: Tätig als Fahrdienstleiter für die S-Bahn (und F-Bahn)
Strecke Warschauer Straße - Treptower Park - / Bln-Neukölln - Baumschulenweg - Bln-Schöneweide - Abzw Grünauer Kreuz - Königs Wusterhausen, zweigleisig, Linie S46, S47, S8, S9
Standort: Baumschulenweg, S Baumschulenweg südlich des Bahnsteigs
![Lageplan Stellwerk Bsw Baumschulenweg 1967](/images/content/stellwerke/bsw/Baumschulenweg-1967.jpg)

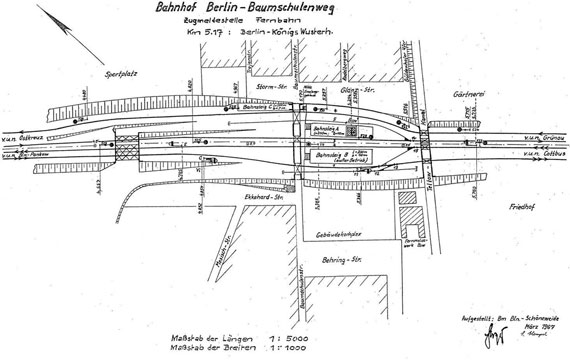

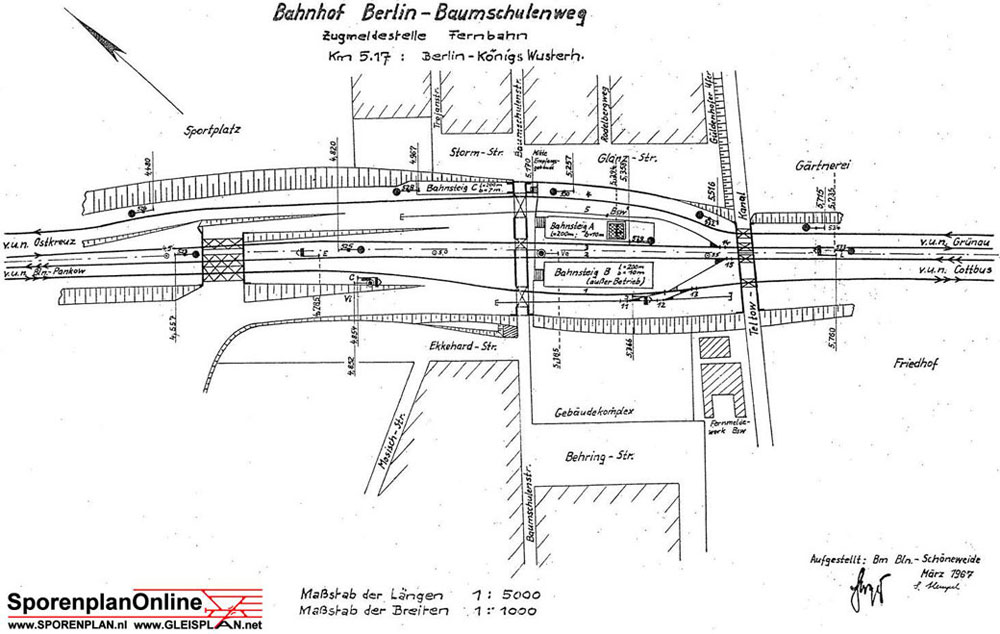

Zustand Baumschulenweg 1967
Mit freundlicher Genehmigung von Gleisplan.net![click to zoom](/images/content/icons/clicktozoom.png)
![Lageplan Stellwerk Bsw Baumschulenweg 1982](/images/content/stellwerke/bsw/Baumschulenweg-1982.jpg)

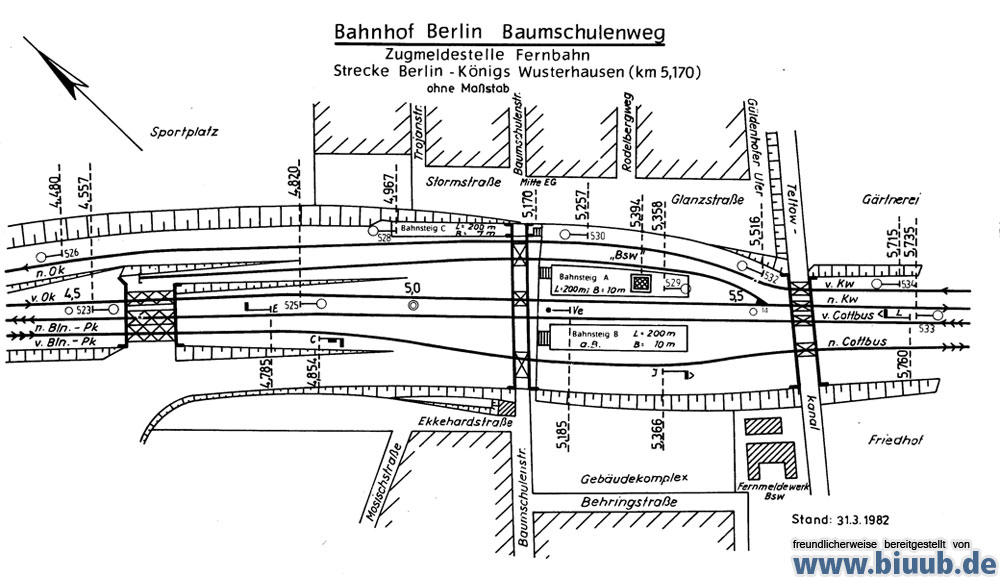

Zustand Baumschulenweg 1982
Mit freundlicher Genehmigung von biuub.de![click to zoom](/images/content/icons/clicktozoom.png)
![Lageplan Stellwerk Bsw Baumschulenweg 2011](/images/content/stellwerke/bsw/Baumschulenweg-2011.jpg)

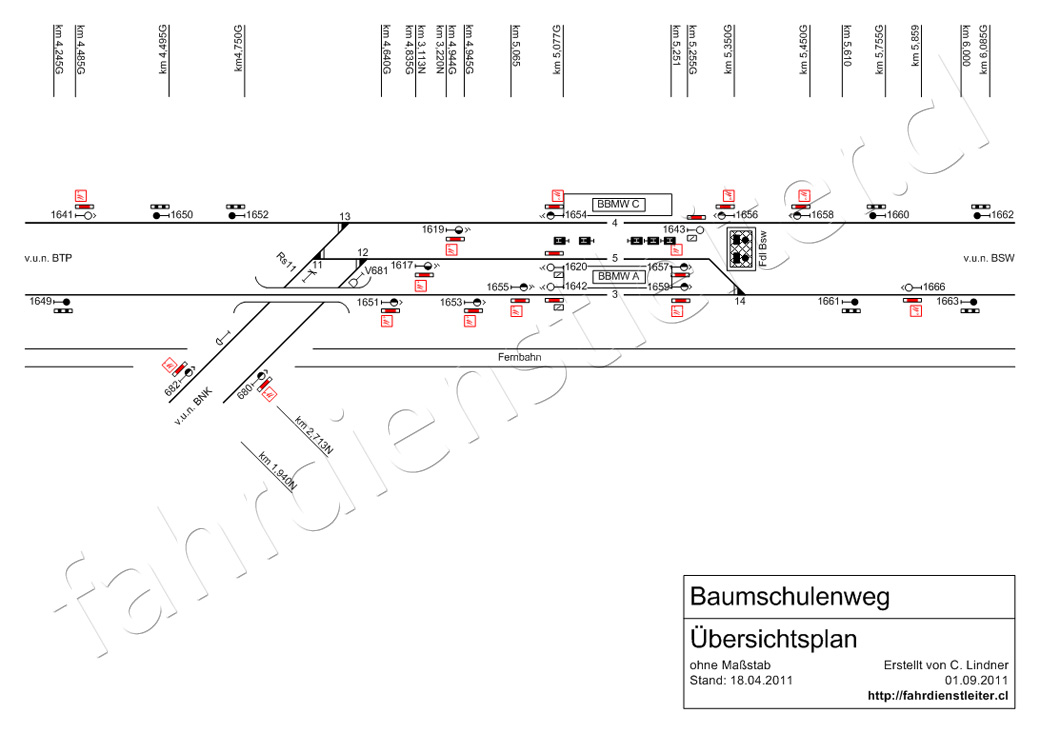

Aktueller Zustand 2011![click to zoom](/images/content/icons/clicktozoom.png)
![Aussenaufnahme Stellwerk Bsw Baumschulenweg 1987](/images/content/stellwerke/bsw/aussen1987.jpg)

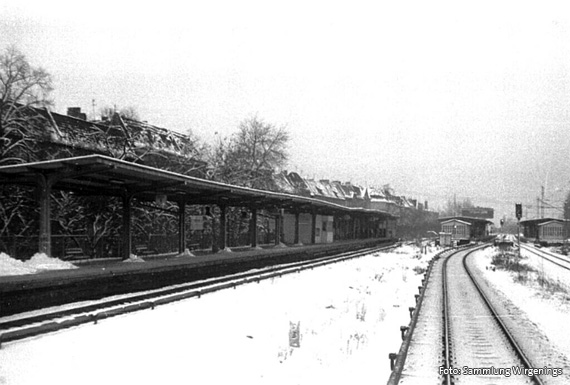

Aus Richtung Treptower Park kommend rechts der Bahnsteig C 1987
Foto: Sammlung Wirgenings
![Aussenaufnahme Stellwerk Bsw Baumschulenweg 2000](/images/content/stellwerke/bsw/aussen2000.jpg)

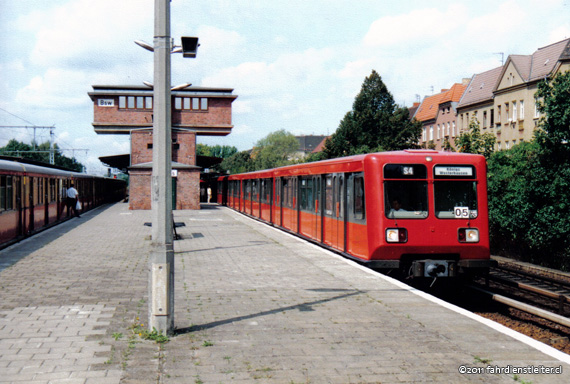

Stellwerk Bsw auf dem Bahnsteig A 2000 - Foto: R. Funcke
![Aussenaufnahme Stellwerk Bsw Baumschulenweg 2003](/images/content/stellwerke/bsw/aussen2003.jpg)

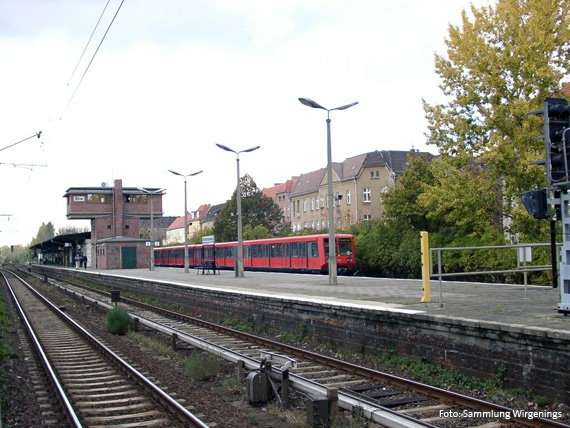

Blick vom ehemaligen F-Bahnsteig B 2003 - Foto: Sammlung Wirgenings
![Aussenaufnahme Stellwerk Bsw Baumschulenweg 2008](/images/content/stellwerke/bsw/aussen2008.jpg)

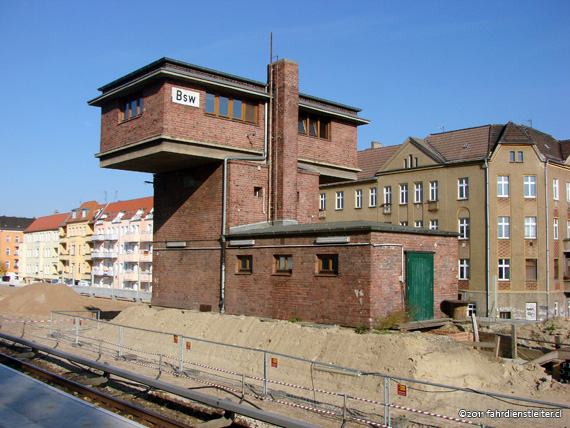

Die Umbauarbeiten des Bahnhofs haben bereits begonnen 2008 - Foto: R. Funcke
![Aussenaufnahme Stellwerk Bsw Baumschulenweg 2009](/images/content/stellwerke/bsw/aussen2009.jpg)

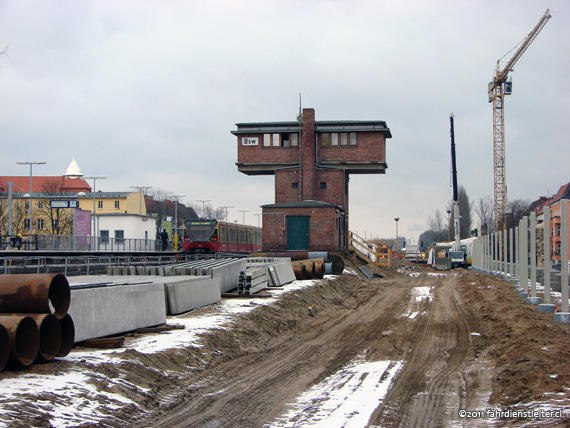

Fortschritt der Bauarbeiten 2009 - Foto: R. Funcke
![Aussenanlage Stellwerk Bsw Baumschulenweg Februar 2009](/images/content/stellwerke/bsw/blick_aus_2009.02_sw.jpg)

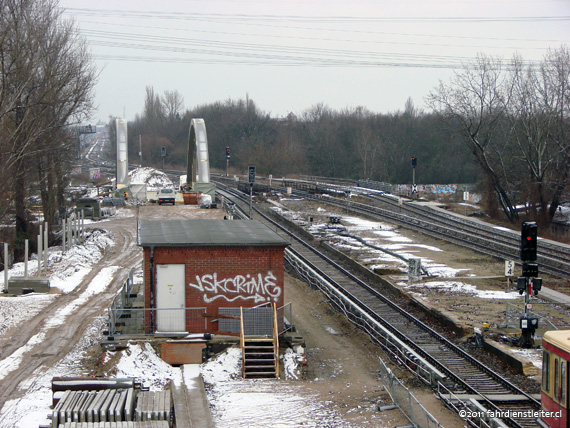

Blick aus dem Stellwerk Richtung Schöneweide im Februar 2009 - Foto: R. Funcke
![Aussenanlage Stellwerk Bsw Baumschulenweg Februar 2009](/images/content/stellwerke/bsw/blick_aus_2009.02.jpg)

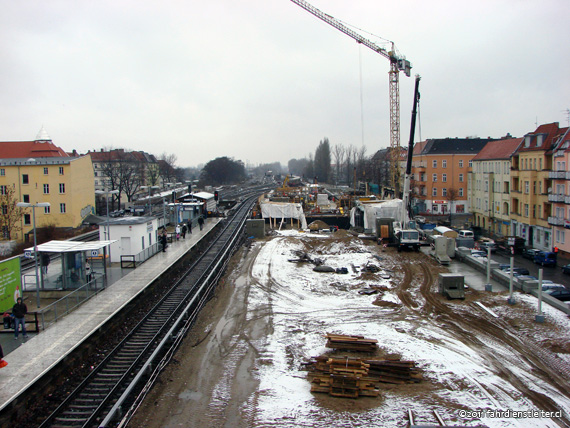

Blick Richtung Treptower Park während der Umbauarbeiten im Februar 2009 - Foto: R. Funcke
![Aussenanlage Stellwerk Bsw Baumschulenweg September 2009](/images/content/stellwerke/bsw/blick_aus_2009.09.jpg)

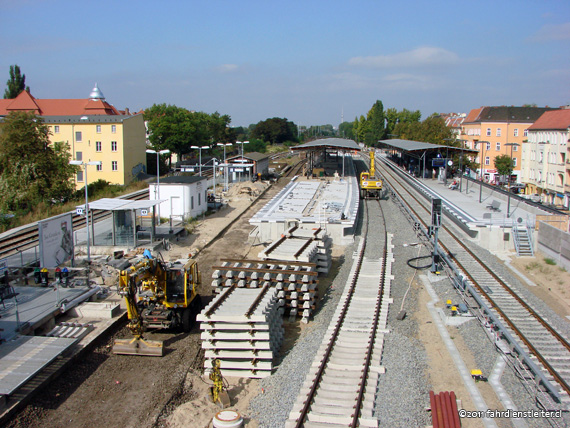

...gleiche Blickrichtung im September 2009 - Foto: R. Funcke
