Stellwerk Rwb


Typ: Mechanisches Stellwerk der Bauform Einheit mit DR-Lichtsignalsystem
Erbaut/Inbetriebnahme: 1949
Außerbetriebnahme: 2010
Streckenblock: SBK Siemens Block 60 v. u. n. Tegel
Blockanpassung Relaisblock WSSB Bf II / SB 60

Ausstattung:
2 Weichen, 1 Gleissperre, 4 Signale (Asig D2, D3; Esig F; Rsig Rs 10)

ehemalige Funktion: War tätig als Weichenwärter für die S-Bahn/F-Bahn; war dem Stw Rkd unterstellt
Strecke Berlin-Schönholz - Hennigsdorf, eingleisig, Linie S25, S-Bahn

Standort:
Reinickendorf, nahe S+U Karl-Bonhoeffer-Nervenklinik

Anschlussgleis für Wartungsfirmen; Bedienung durchschnittlich 1x pro Woche

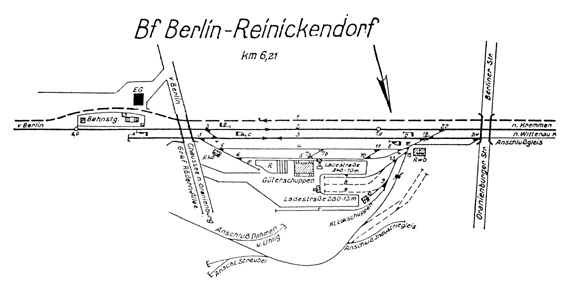

Lageplan 1955 Stellwerk Rwb Reinickendorf
Gleisplan des Bahnhof Berlin-Reinickendorf 1955

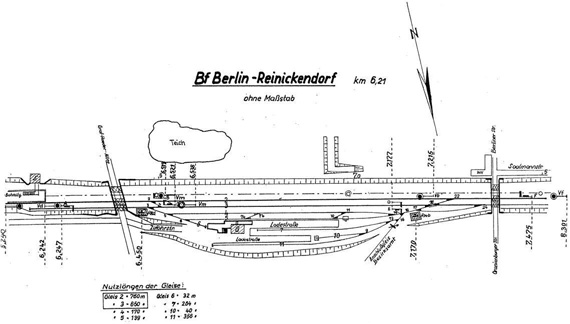

Lageplan 1967 Stellwerk Rwb Reinickendorf
Gleisplan des Bahnhof Reinickendorf 1967
Mit freundlicher Genehmigung von Gleisplan.net

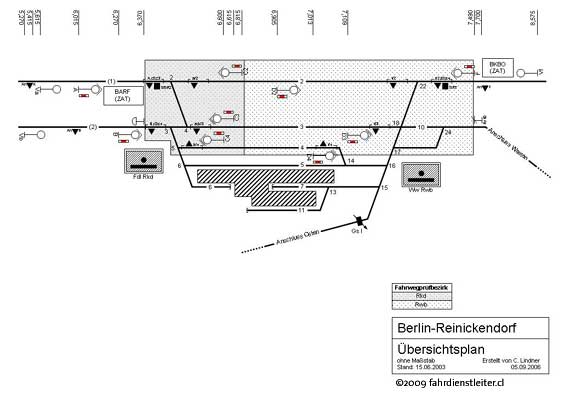

Lageplan 2006 Stellwerk Rwb Reinickendorf
Gleisplan des Bahnhof Berlin-Reinickendorf Mitte 2006

Der Bahnhof ist Ende 2006 zurückgebaut worden und hat jetzt nur noch zwei Gleise für die S-Bahn zum Kreuzen

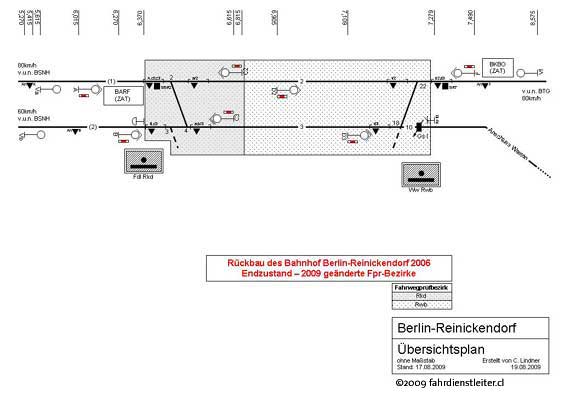

Lageplan Stellwerk Rwb Reinickendorf
Aktueller Zustand Berlin-Reinickendorf

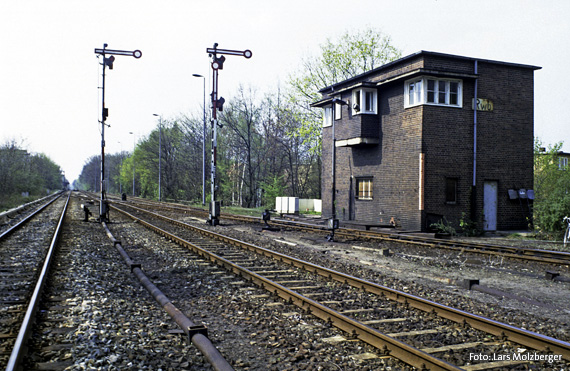

Aussenaufnahme Stellwerk Rwb Reinickendorf 1991
Stellwerk Rwb noch mit Formsignalen und nur Gleis 2 hat eine Stromschiene 1991
Foto: L. Molzberger

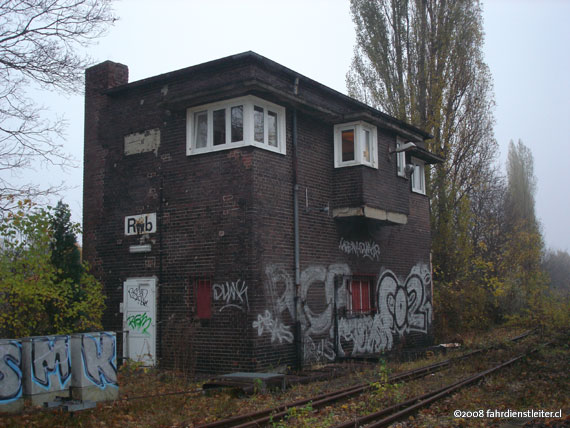

Aussenaufnahme Stellwerk Rwb Reinickendorf
Stellwerk Rwb 2008

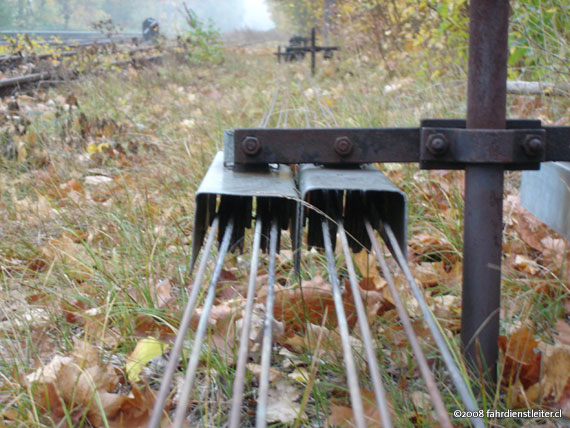

Aussenanlage Stellwerk Rwb Reinickendorf
Drahtzugleitungen für Weichen, Riegel und Gleissperren

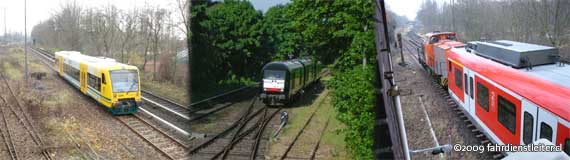

Fernbahnfahrten Stellwerk Rwb Reinickendorf
Fernbahnfahrten in und aus den Anschluss (VT650 der ODEG, MRCE-dispolok ER20 und ES64, V100 der HVLE mit BR423 der S-Bahn München)
