Stellwerk Kh

Typ: Mechanisches Stellwerk der Bauform Einheit mit DR-Lichtsignalen
Typ: Gleisbildstellwerk GS II
Erbaut/Inbetriebnahme: 1916, Mai 2012
Streckenblock: zweigleisiger Automatikblock AB 70 v. u. n. Rummelsburg
zweigleisiger Felderblock v. u. n. Wuhlheide
zweigleisiger Relaisblock v. u. n. Wuhlheide

Richtung Erkner ist das Nachbarstellwerk Stw Kp (Köpenick)
Richtung Ostkreuz ist das Nachbarstellwerk Stw Brh (Rummelsburg)

Zwischen Karlshorst und Köpenick liegt ausserdem die Blockstelle Wuhlheide (BWHH / Whh)

Ausstattung: 4 Weichen, 8 Signale (Asig 365, 1462, 1464, 1465; Esig 368, 1459, 1461; Rsig 3)

Funktion: Tätig als Fahrdienstleiter für die S-Bahn
Strecke Erkner - Bln Ostbahnhof - Bln-Charlottenburg - Bln-Wannsee - Potsdam Hbf, zweigleisig, Linie S3
Standort: Karlshorst, nahe S Karlshorst

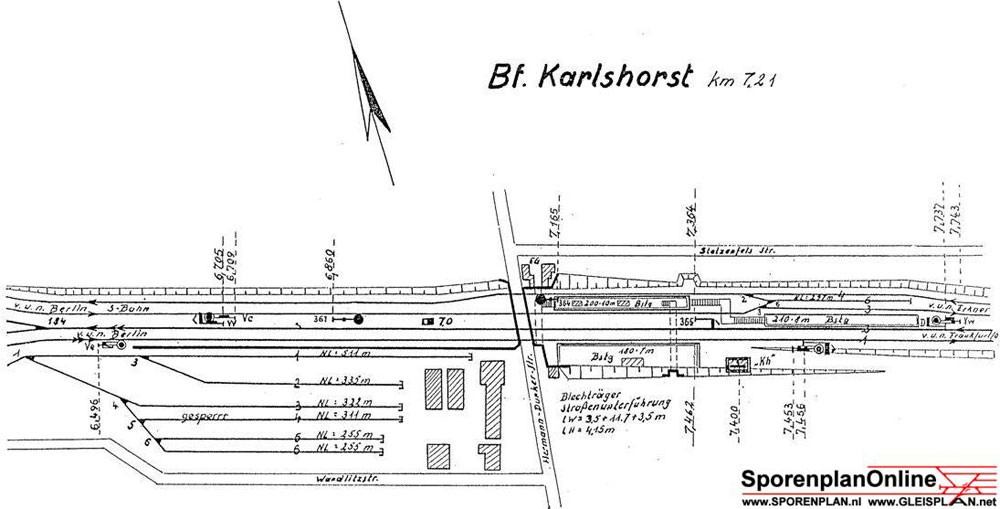

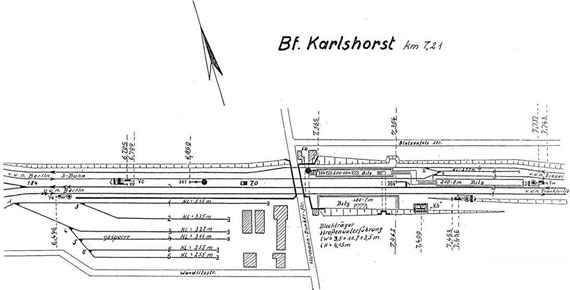

Lageplan Stellwerk Kh Karlshorst 1967
Zustand Karlshorst 1967
Mit freundlicher Genehmigung von Gleisplan.net click to zoom

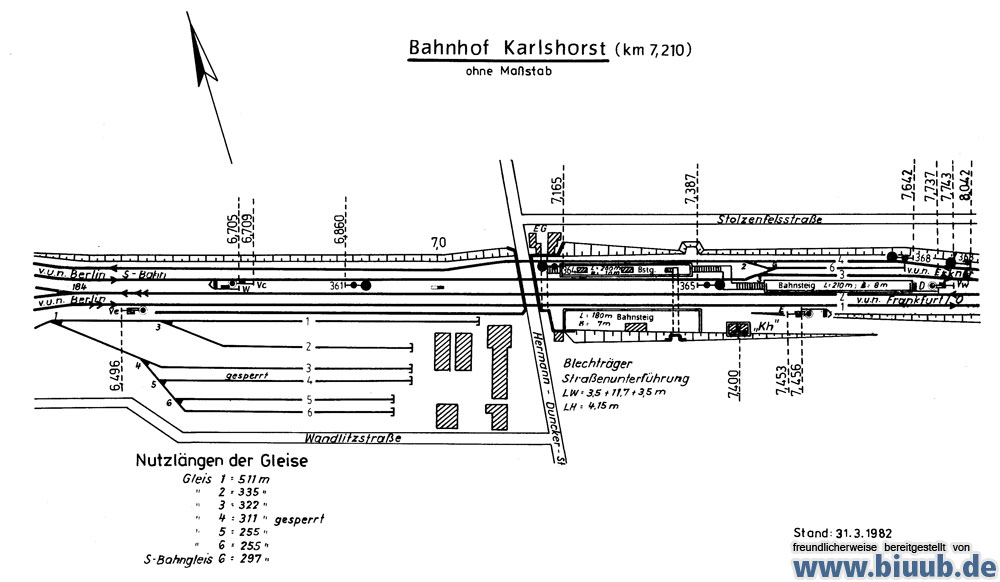

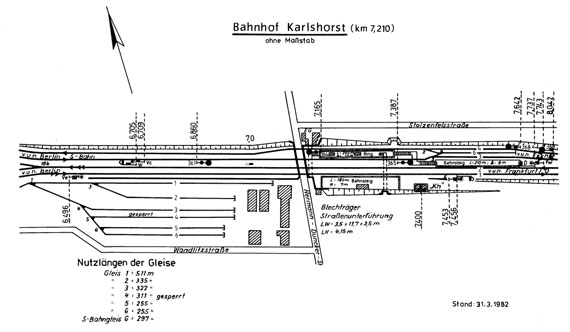

Lageplan Stellwerk Kh Karlshorst 1982
Zustand Karlshorst 1982
Mit freundlicher Genehmigung von biuub.de click to zoom

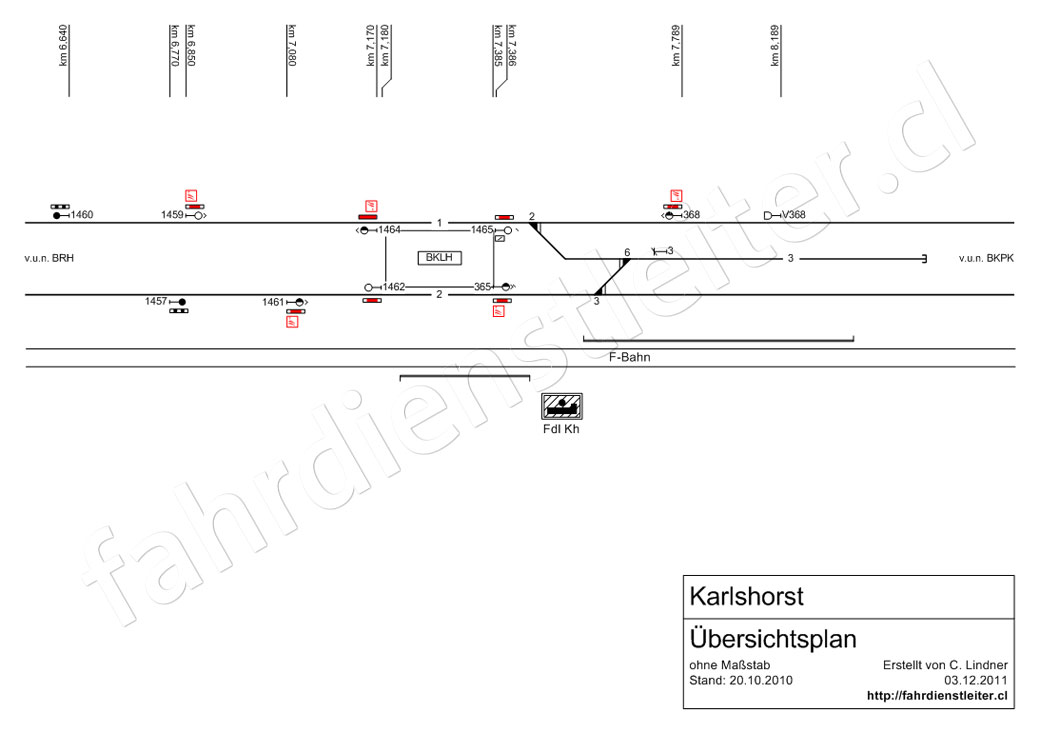

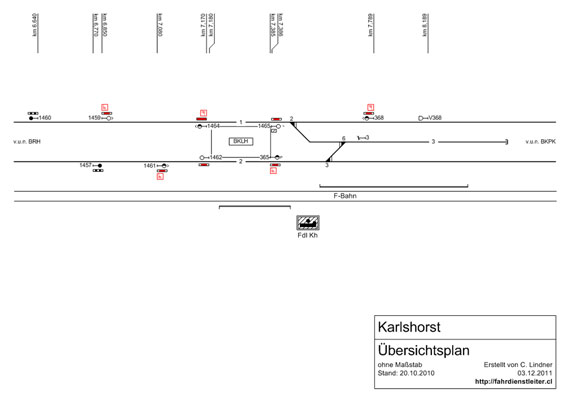

Lageplan Stellwerk Kh Karlshorst 2011
Zustand 2011 click to zoom

Lageplan Bauzustand Stellwerk Kh Karlshorst 2012
Bauzustand 2012 click to zoom

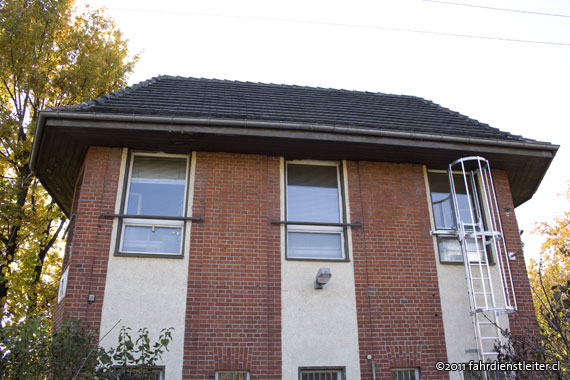

Aussenaufnahme Stellwerk Kh Karlshorst
Stellwerk Kh 2011

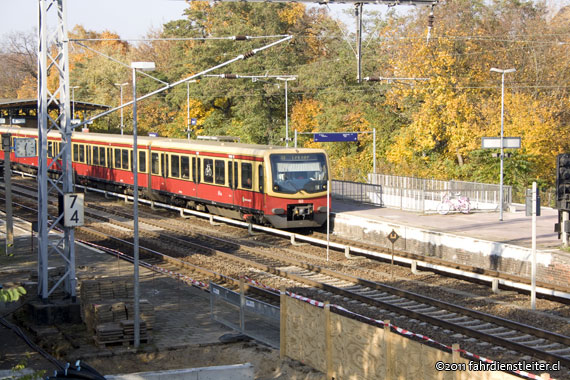

Aussenanlagen Stellwerk Kh Karlshorst
Bahnsteig Karlshorst mit BR275 (475) - 1990 Foto: Sammlung Wirgenings

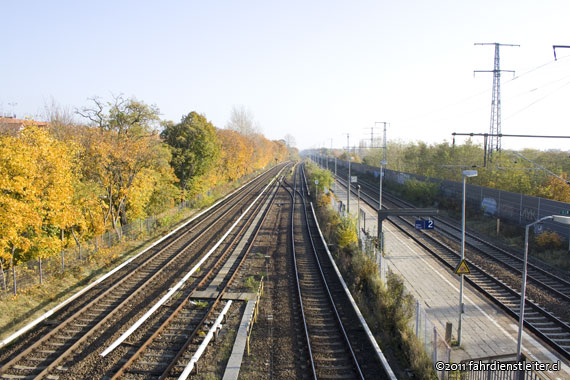

Aussenanlagen Stellwerk Kh Karlshorst
Blick Richtung Wuhlheide - mittig verläuft das Kehrgleis

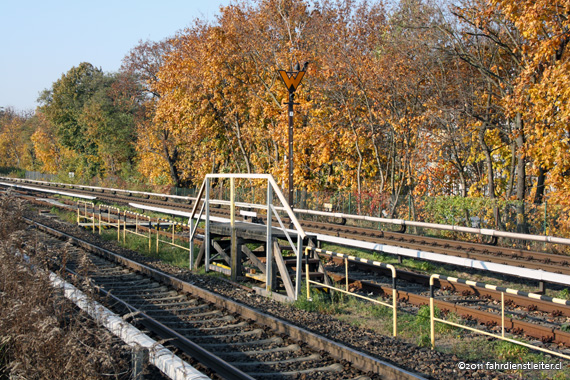

Aussenanlagen Stellwerk Kh Karlshorst
Rs3 in der Kehre Karlshorst

Aussenanlagen Stellwerk Kh Karlshorst

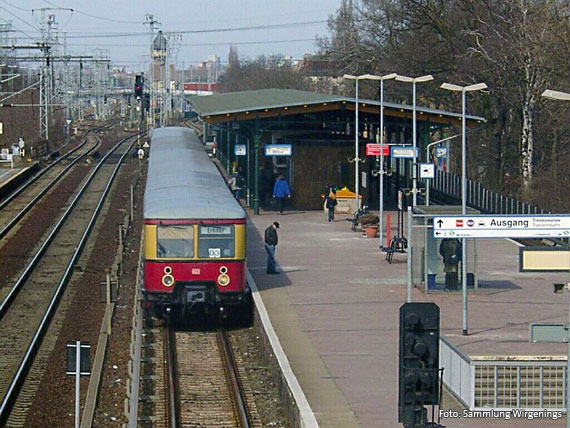

Karlshorst mit BR477 - 2003 Foto: Sammlung Wirgenings

Aussenanlagen Stellwerk Kh Karlshorst
Blick auf den Bahnsteig

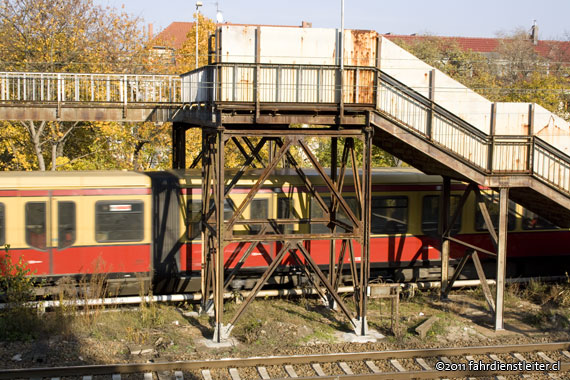

Aussenanlagen Stellwerk Kh Karlshorst
Übergang vom S- zum F-Bahnsteig

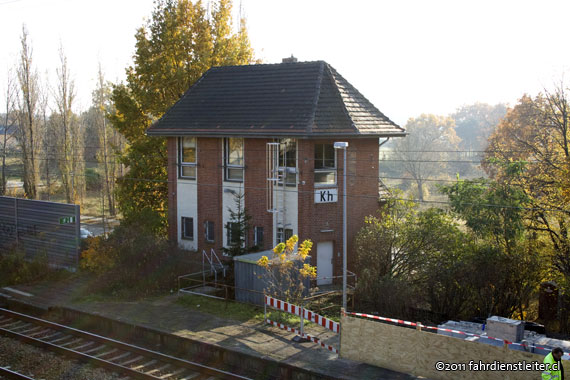

Aussenaufnahme Stellwerk Kh Karlshorst
weitere Aussenansicht Stellwerk Kh 2011
