Stellwerk Okn-S

Typ: elektromechaninsches Stellwerk der Bauform VES 1912 mit Farbscheibenüberwachung und Lichtsignalen
Erbaut/Inbetriebnahme: 1950
Außerbetriebnahme: 2012
Streckenblock: eingleisiger Automatikblock AB 70 mit Erlaubniswechsel v. u. n. Treptower Park
Automatikblock AB 70 v. u. n. Greifswalder Straße

Richtung Schönhauser Allee war das Nachbarstellwerk Stw B3 (Greifswalder Straße (S-Bahn))
Richtung Schöneweide war das Nachbarstellwerk Stw Tw (Treptower Park)
und Richtung Ostbahnhof war das Nachbarstellwerk Stw Wrs (Warschauer Straße)

Ausstattung: 7 Weichen, 13 Signale (Asig 624, 630, 651, 653; Esig 623, 656, 660; Zsig 625, 627, 632, 654; Rsig 12, 13)
Bauzustand: 6 Weichen, 2 Gleissperren, 10 Signale (Asig 630, 632, 651, 653; Esig 623, 654, 660; Zsig 625; Rsig 6, 14)
Ausserdem zuständig für 14 Selbstblocksignale AB 70 aus Richtung Greifswalder Straße

Funktion: War tätig als Fahrdienstleiter für die S-Bahn
Strecke Bln Nordkreuz - Bln-Halensee - Bln-Neukölln - Treptower Park - Abzw Ostkreuz Nord - Bln Nordkreuz, zweimal eingleisig (bzw zweigleisig), Linie S41, S42, S8, S85, S9
Standort: Friedrichshain, S Ostkreuz (nördlich Bahnsteig F)

Lageplan Stellwerk Okn-S Ostkreuz Nord
Gleisplan Bahnhof Ostkreuz F Anfang 2004

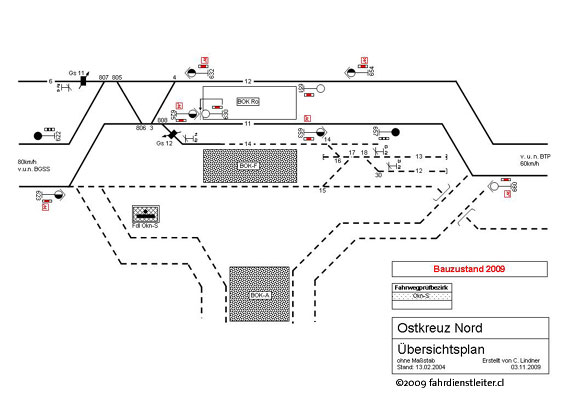

Lageplan Stellwerk Okn-S Ostkreuz Nord
Bauzustand 2009

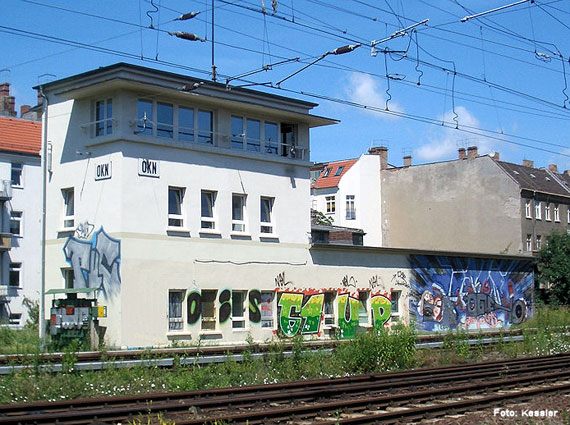

Aussenaufnahme Stellwerk Okn Ostkreuz
Stellwerk Okn 2005 - Foto: S. Kessler

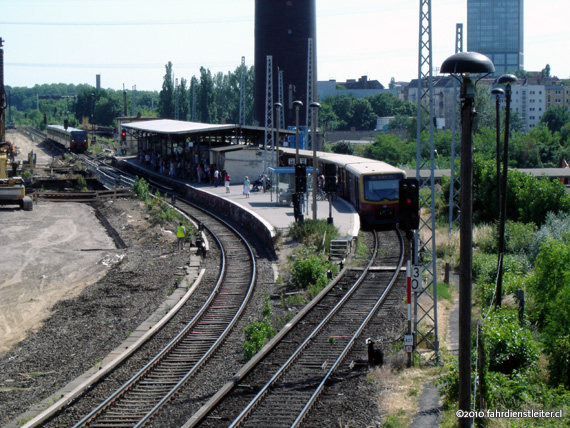

Aussenanlage Stellwerk Okn-S Ostkreuz 2008
Blick aus dem Stellwerk am 09.06.2008; die ersten Bauarbeiten haben begonnen

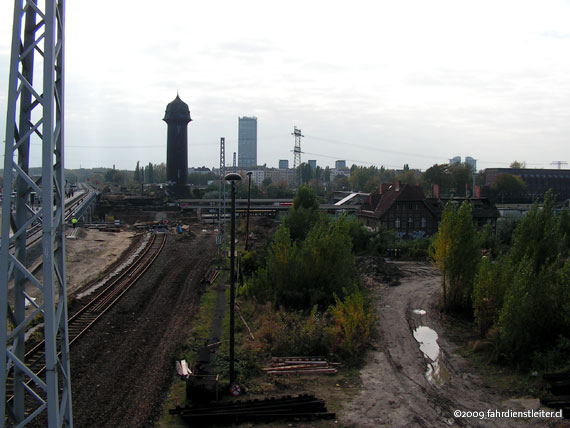

Aussenanlage Stellwerk Okn-S Ostkreuz
Blick aus dem Stellwerk am 22.10.2009; Bahnsteig F ist vorerst Geschichte - Foto: C. Bredow

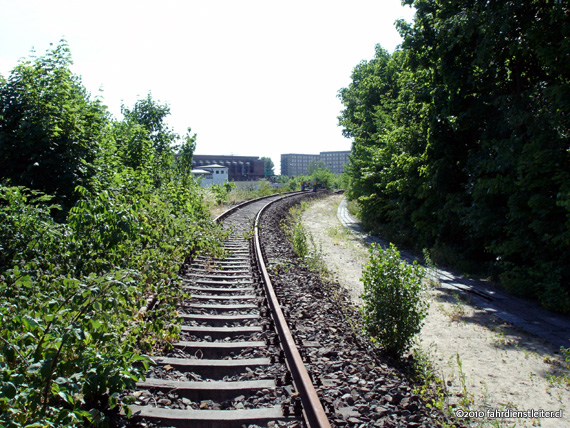

Aussenanlage Stellwerk Okn-S Ostkreuz Nordkurve
Der Rest der Nordkurve am 09.06.2008; die folgenden Brücken sind schon abgerissen
