Stellwerk Bu

Typ: elektromechanisches Stellwerk der Bauform E12/78 mit Lampenüberwachung
Erbaut/Inbetriebnahme: 1983
Außerbetriebnahme: 2016
Streckenblock: Relaisblock Bauform II zweigleisig v. u. n. Karow
Relaisblock Bauform II eingleisig v. u. n. Zepernick

Richtung Blankenburg war das Nachbarstellwerk Stw Kar (Karow)
Richtung Bernau war das Nachbarstellwerk Stw Zep (Zepernick)

Ausstattung: 9 Weichen, 8 Signale (Asig 940, 942, 943, 947; Esig 941, 944; Zsig 945; Rsig Rs17)

Funktion: War tätig als Fahrdienstleiter für die S-Bahn
Strecke Bernau - Blankenfelde, zweigleisig (zw Buch und Bernau eingleisig), Linie S2
Standort: Buch, S Buch (am südlichen Ende, gegenüber)

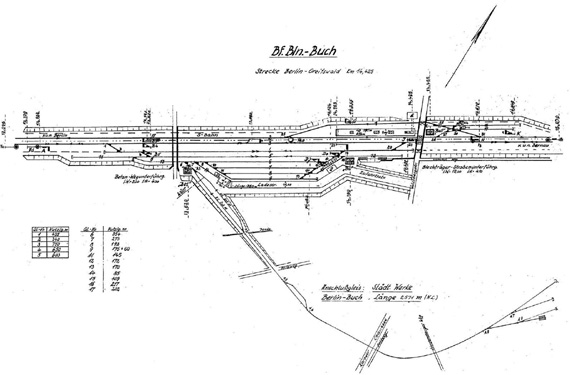

Lageplan 1967 Stellwerk Bu Buch
Gleisplan des Bahnhof Berlin-Buch 1967
Mit freundlicher Genehmigung von
Gleisplan.net

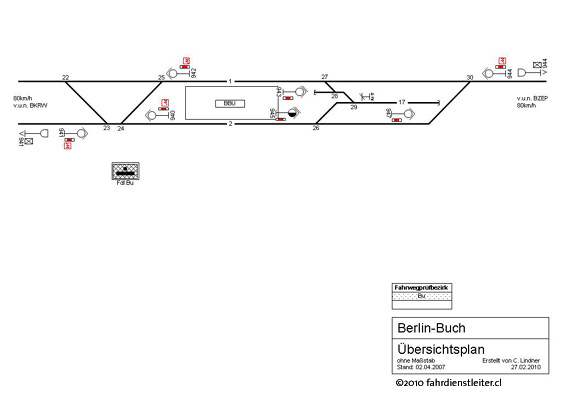

Lageplan Stellwerk Bu Buch
Aktueller Zustand Berlin-Buch

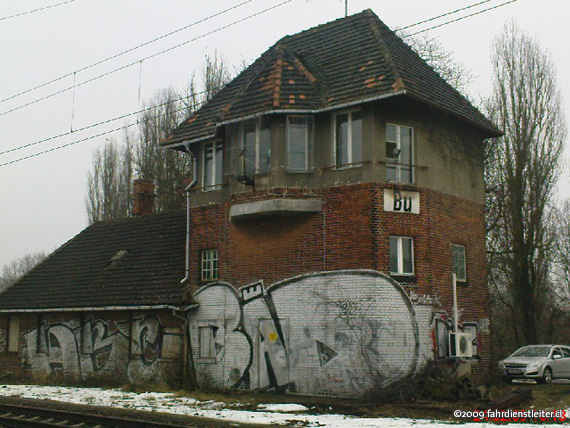

Aussenaufnahme Stellwerk Bu Buch
Stellwerk Bu 2009
