√úbersicht

Stellwerk Or

Typ: Gleisbildstellwerk GS III Sp 68 - Hl-Signalsystem
Erbaut/Inbetriebnahme: 1987
Streckenblock: Relaisblock WSSB v. u. n. Borgsdorf (S-/F-Bahn)
Relaisblock WSSB v. u. n. Nassenheide (F-Bahn)

Richtung Frohnau ist das Nachbarstellwerk Stw Bi (Birkenwerder S-/F-Bahn)

Zwischen Oranienburg und Birkenwerder liegt ausserdem die Blockstelle Borgsdorf (BBOR)

Ausstattung: 64 Weichen, 40 Signale

Funktion: Tätig als Fahrdienstleiter für die S-Bahn und F-Bahn
Strecke Berlin-Wannsee - Oranienburg, zweigleisig (zw Frohnau und Hohen-Neuendorf eingleisig), Linie S1
Strecke Berlin-Lichtenberg - Stralsund, F-Bahn
Standort: Oranienburg, südlich der Bahnsteige (an der Doktor-Heinrich-Byk-Straße)

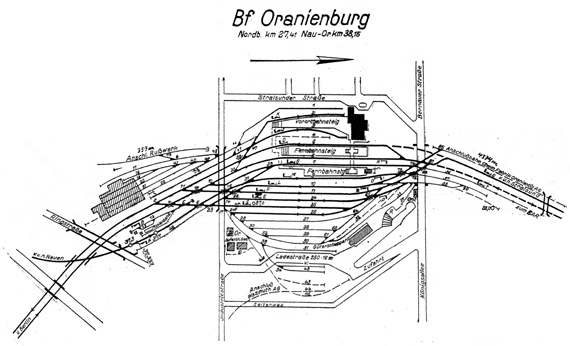

Lageplan 1962 Stellwerk Or Oranienburg
Gleisplan des Bahnhof Oranienburg noch mit mech. Stw Or 1962

Lageplan 1967 Stellwerk Or Oranienburg
Gleisplan des Bahnhof Oranienburg 1967
Mit freundlicher Genehmigung von
Gleisplan.net

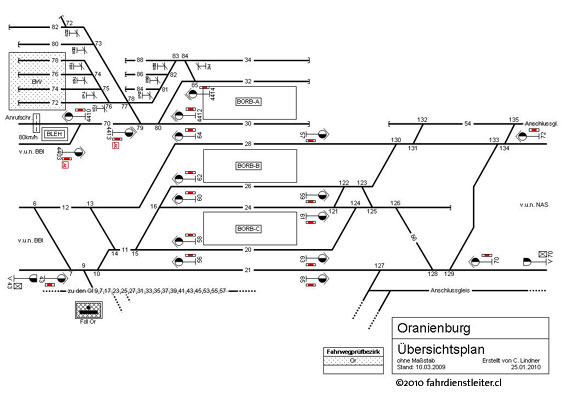

Lageplan Stellwerk Or Oranienburg
Aktueller Zustand Oranienburg, F-Bahn-Anlagen gekürzt

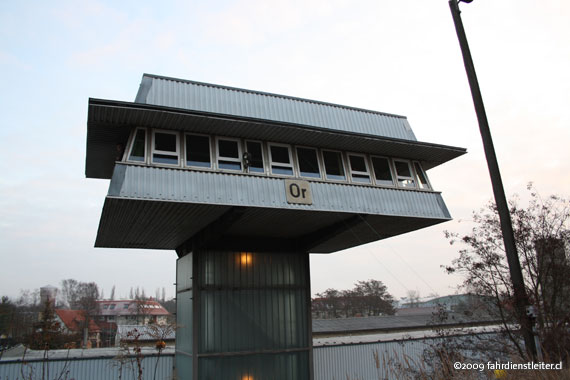

Stellwerk Or Oranienburg
Stellwerk Or 2009

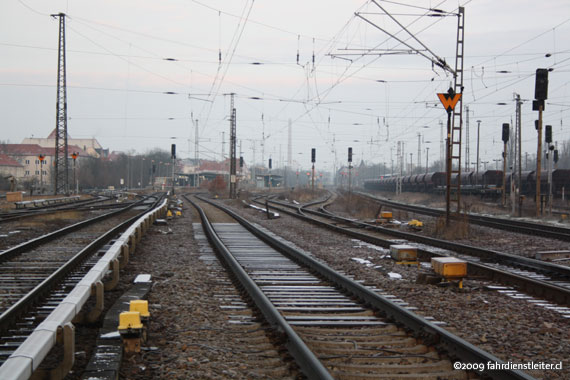

Aussenanlage Stellwerk Or Oranienburg

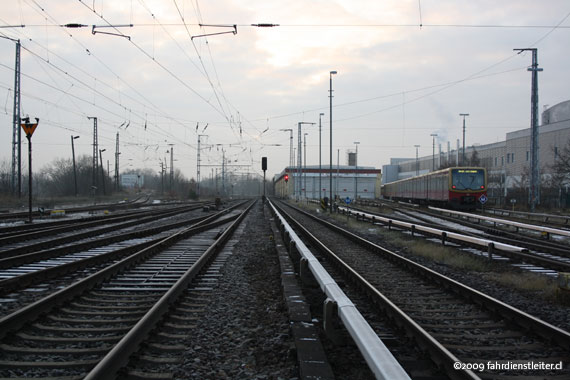

Aussenanlage Stellwerk Or Oranienburg

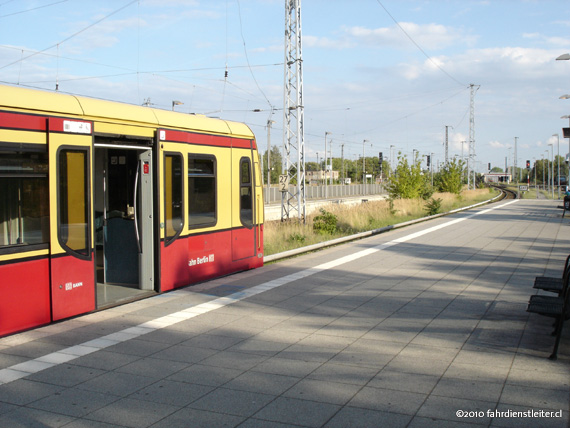

Aussenanlage Stellwerk Or Oranienburg S-Bahnsteig
