√úbersicht

Stellwerk Em

Typ: elektromechanisches Stellwerk der Bauform E12/78 mit Lampenüberwachung und Gleisbildpult WSSB
Erbaut/Inbetriebnahme: 1986
Außerbetriebnahme: 2015
Streckenblock: Relaisblock v. u. n. Wilhelmshagen

Richtung Köpenick war das Nachbarstellwerk Stw Frh (Friedrichshagen)

Zwischen Erkner und Friedrichshagen lagen ausserdem die Blockstellen Wilhelmshagen (BWIG / Wig), Rahnsdorf (BRD / Rd)

Ausstattung: ca. 37 Weichen, 21 Signale (Asig G, O; Esig B; Zsig F, I, K, L, U; 13 Rsig)

Funktion: War tätig als Fahrdienstleiter für die S-Bahn
Strecke Erkner - Bln Ostbahnhof - Bln-Charlottenburg - Bln-Wannsee - Potsdam Hbf , zweigleisig, Linie S3
Standort: Erkner, westlich vom S Erkner

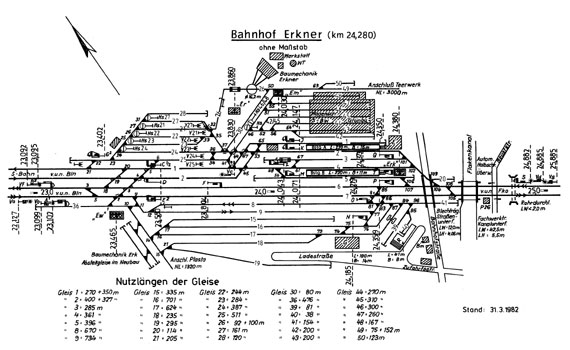

Lageplan Stellwerk Em Erkner 1982
Gleisplan des Bahnhof Erkner 1982
Mit freundlicher Genehmigung von
biuub.de

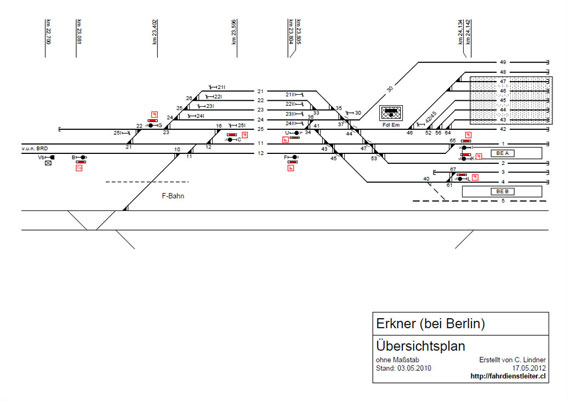

Lageplan Stellwerk Em Erkner 2012
Aktueller Zustand Erkner click to zoom

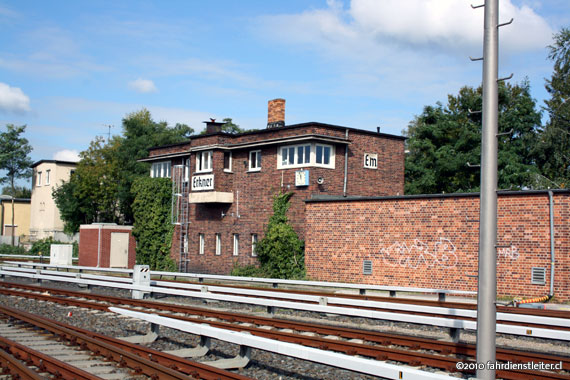

Aussenaufnahme Stellwerk Em Erkner
Stellwerk Em 2010

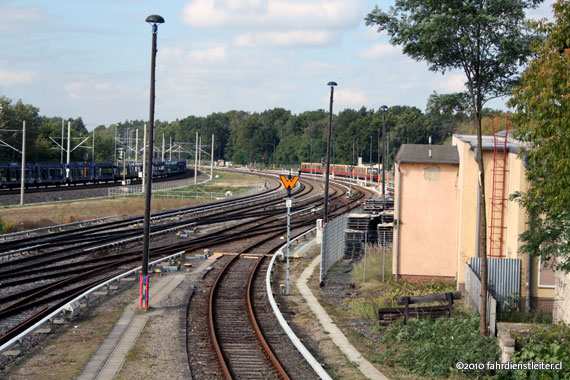

Blick aus dem Stellwerk Em Richtung Wilhelmshagen
Blick Richtung Wilhelmshagen

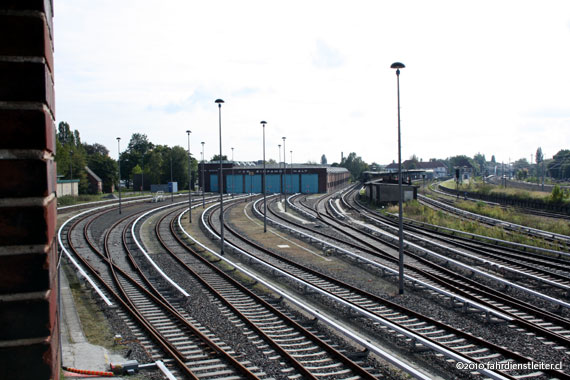

Blick aus dem Stellwerk Richtung Bahnsteig Erkner
Blick Richtung Triebwagenhalle und Bahnsteig

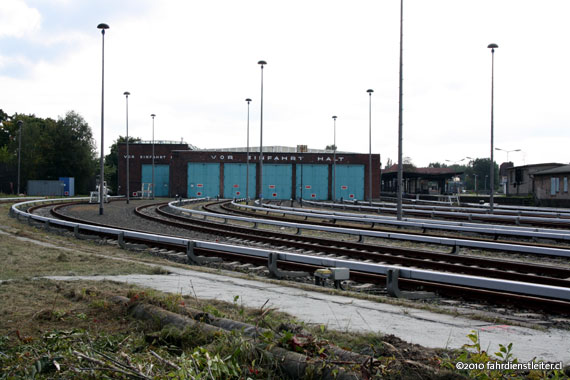

Triebwagenhalle Erkner
Triebwagenhalle Erkner 2010
